Comprendre les engrenages planétaires : fonction, mécanisme et rapports de réduction

Qu'est-ce qu'un engrenage planétaire ?

Engrenages planétairessont un type de système d'engrenage caractérisé par un engrenage central, appelé engrenage solaire, qui est entouré de plusieurs engrenages plus petits, appelés engrenages planétaires. Ces engrenages planétaires sont montés sur un support mobile et engrènent avec une couronne extérieure, également connue sous le nom d'anneau. La disposition unique de ces engrenages permet la transmission du couple et du mouvement de rotation de manière très efficace et compacte.

Les systèmes d'engrenages planétaires ont été largement utilisés dans diverses industries en raison de leur polyvalence et de leurs hautes performances. Leur conception permet une densité de couple élevée, ce qui signifie qu'ils peuvent transmettre une quantité de couple importante par rapport à leur taille. Cela les rend idéaux pour les applications où l'espace est limité, mais où un couple élevé est requis, comme dans les transmissions automobiles, les machines industrielles et même dans les applications aérospatiales.

Les principaux composants d’un système d’engrenage planétaire comprennent :

Engrenage solaire : L'engrenage central autour duquel tournent les engrenages planétaires. Il entraîne généralement le système et est connecté à l'arbre d'entrée.

Engrenages planétaires : Ce sont les petits engrenages qui tournent autour du planétaire. Ils sont généralement montés sur un support mobile et engrènent à la fois avec le planétaire et la couronne.

Porte-planète : C'est le composant qui maintient les engrenages planétaires en place. Le support lui-même peut tourner et sert souvent d'arbre de sortie dans de nombreux systèmes d'engrenages planétaires.

Couronne (anneau) : L'engrenage extérieur avec des dents internes qui engrènent avec les engrenages planétaires. La couronne dentée est généralement stationnaire dans de nombreuses conceptions, bien que dans certaines configurations, elle puisse également tourner.

Comment fonctionnent les engrenages planétaires ?

Les engrenages planétaires fonctionnent sur la base de l'interaction entre l'engrenage solaire, les engrenages planétaires et la couronne dentée. Le mouvement de ces composants définit le fonctionnement d’un système d’engrenage planétaire. Voici une description étape par étape du fonctionnement des engrenages planétaires :

Entrée et répartition du couple : Le planétaire, relié à l’arbre d’entrée, reçoit de l’énergie et commence à tourner. Lorsque le planétaire tourne, il entraîne les engrenages planétaires qui sont disposés autour de lui. Les engrenages planétaires, à leur tour, s'engagent dans la couronne dentée. Selon la conception, soit le porte-satellites, soit la couronne dentée est fixe, tandis que l'autre sert de sortie.

Multiplication du couple : Lorsque les engrenages planétaires tournent autour du planétaire, ils transfèrent le couple du planétaire à la couronne ou au porte-satellites. La répartition du couple entre les multiples engrenages planétaires permet une multiplication du couple, ce qui constitue l'un des principaux avantages d'un système d'engrenages planétaires. Cela signifie que le système peut fournir plus de couple à une vitesse inférieure, ce qui le rend très efficace pour les tâches nécessitant de la puissance à des régimes inférieurs.

Rapport de réduction : Le rapport de réduction dans un système d'engrenage planétaire est déterminé par le nombre de dents des engrenages. Plus précisément, il s’agit du rapport entre le nombre de dents de la couronne et le nombre de dents du planétaire. Ce rapport définit dans quelle mesure la vitesse est réduite et dans quelle mesure le couple est augmenté à mesure que la puissance est transmise à travers le système.

Polyvalence dans les configurations : L'un des avantages les plus importants des engrenages planétaires est leur capacité à offrir plusieurs configurations de sortie. Selon l'élément maintenu immobile (le planétaire, la couronne ou le porte-satellites), le système peut fournir différents types de sorties : réduction de vitesse, augmentation de vitesse, ou encore inversion de sens. Cette polyvalence rend les engrenages planétaires adaptés à un large éventail d'applications, des simples dispositifs mécaniques aux machines complexes.

Par exemple, dans un cas typique réducteur planétaire utilisé dans une transmission automobile, l’arbre d’entrée fait tourner le planétaire. Les engrenages planétaires, maintenus dans le porte-satellites, tournent autour du planétaire et transfèrent le mouvement à la couronne. Si la couronne dentée est fixe, le porte-satellites, qui est relié à l'arbre de sortie, tournera, fournissant une vitesse réduite mais un couple accru. A l’inverse, si le porte-satellites est fixe, la couronne tournera, offrant une caractéristique vitesse-couple différente.

Quel est le rapport de réduction des engrenages planétaires ?

Le rapport de réduction dans un système à engrenages planétaires est un facteur critique qui détermine la vitesse de sortie et le couple du système par rapport à l'entrée. Le rapport de réduction est calculé en fonction du nombre de dents du planétaire et de la couronne.

Cela signifie que pour quatre rotations de l'entrée (planétaire), la sortie (porte-satellites ou couronne) effectuera une rotation complète, réduisant ainsi la vitesse d'un facteur quatre tout en augmentant le couple du même facteur.

Les systèmes d'engrenages planétaires peuvent atteindre une large gamme de rapports de réduction, en fonction des exigences spécifiques de l'application. Un rapport de réduction plus élevé signifie un couple plus élevé et une vitesse plus faible, ce qui est idéal pour les applications lourdes où une puissance élevée est nécessaire à basse vitesse. D'un autre côté, un rapport de réduction inférieur entraîne une vitesse plus élevée et un couple plus faible, ce qui convient aux applications nécessitant des vitesses de rotation rapides.

Applications et avantages des réducteurs planétaires

Réducteurs planétaires, également appelés réducteurs planétaires, sont largement utilisés dans diverses industries en raison de leur taille compacte, de leur rendement élevé et de leur capacité à gérer des charges de couple élevées. Certaines applications courantes incluent :

Transmissions automobiles : Les systèmes d'engrenages planétaires sont un élément fondamental des transmissions automatiques, où ils fournissent les rapports de démultiplication nécessaires pour différentes conditions de conduite. La possibilité de basculer de manière transparente entre différents rapports de démultiplication sans interrompre le flux de puissance est l'une des raisons pour lesquelles les engrenages planétaires sont privilégiés dans cette application.

Machines industrielles : Dans les applications industrielles, les réducteurs planétaires sont utilisés dans les machines nécessitant un couple élevé à basse vitesse, telles que les systèmes de convoyeurs, les mélangeurs et les machines lourdes. Leur capacité à fournir un couple constant dans un format compact les rend idéaux pour ces paramètres.

Robotique : En robotique, où la précision et la compacité sont cruciales, les réducteurs planétaires jouent un rôle essentiel. Ils fournissent le couple nécessaire pour entraîner les bras robotiques et d’autres composants tout en conservant précision et efficacité.

Aérospatial: L'industrie aérospatiale bénéficie également des systèmes d'engrenages planétaires, en particulier dans les applications où le poids et l'espace sont critiques. Les engrenages planétaires sont utilisés dans des systèmes tels que les trains d'atterrissage et les gouvernes d'avion, où des performances fiables dans des conditions de charge élevée sont essentielles.

Les avantages des réducteurs planétaires comprennent :

Densité de couple élevée : Les engrenages planétaires peuvent transmettre une quantité importante de couple par rapport à leur taille, ce qui les rend idéaux pour les applications où l'espace est limité.

Conception compacte : La disposition coaxiale des engrenages permet une conception plus compacte par rapport aux autres systèmes d'engrenages, économisant ainsi de l'espace et réduisant le poids.

Haute efficacité : Les systèmes à engrenages planétaires sont très efficaces, atteignant souvent des rendements de 95 % ou plus, ce qui signifie une perte de puissance minimale pendant le fonctionnement.

Versatilité: La possibilité de configurer des systèmes d'engrenages planétaires pour différentes vitesses de sortie et couples les rend polyvalents pour une large gamme d'applications.

En conclusion, les engrenages planétaires constituent une solution très efficace et polyvalente pour transmettre le couple et le mouvement de rotation dans diverses applications. Leur conception unique permet une compacité, une densité de couple élevée et une adaptabilité aux différents besoins opérationnels. Que ce soit dans les transmissions automobiles, les machines industrielles ou la robotique, les réducteurs planétaires offrent des performances et une efficacité fiables.

Recommandation

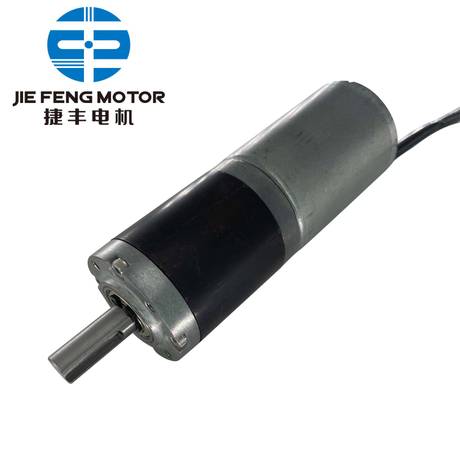

Pour des réducteurs à engrenages planétaires de haute qualité adaptés à vos besoins spécifiques, pensez à Jiefeng, l'un des principaux fournisseurs de composants mécaniques de précision. Avec un engagement envers l'excellence et la satisfaction du client, Jiefeng propose une gamme de réducteurs planétaires conçus pour des performances et une durabilité optimales. Pour toute demande de renseignements et plus d'informations, contactez Jiefeng à master@jiefengmotors.com
